Описание

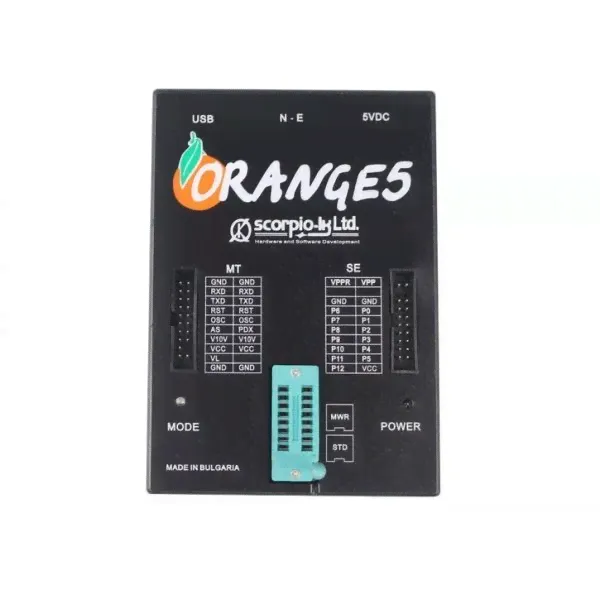

ORANGE-5 - современный программатор для работы с микроконтроллерами и микросхемами памяти. Особенностью данной серии приборов является встроенный макроязык HPL, который позволяет легко добавлять поддержку новых типов микросхем в полном соответствии с рекомендациями производителей. Такой прием обеспечивает актиальность программатора на протяжении длительного времени. Подключение к персональному компьютеру осуществляется при помощи USB порта. Программатор поддерживает работу с защищенными микроконтроллерами Motorola HC05, HC08, HC11, HC12, в том числе с закрытыми по BDM процессорами Особенности программатора ORANGE-5: Встроенный макроязык для адаптации к новым микросхемам; Подключение к ПК при помощи USB 2.0; Универсальная панель ZIF16 для микросхем памяти EEPROM; Встроенные защиты от перегрузок по току и напряжению; Встроенные разъемы расширения Orange4 и Omega MTRK; Возможность питания как по USB, так и от внешнего блока питания; Три возможных источника напряжения: питание регулируемый, программирование регулируемый и нерегулируемый для микроконтроллеров; Поддержка инетрфейсов I2С, SPI, MicroWire, JTAG, UART, BDM, ISO7816, K-LINE (через адаптер), CAN (через адаптер). Технические характеристики: Подключение и питание через USB. Одна универсальная панель с нулевым усилием ZIF16 для EEPROM Контроль контактов микросхемы в панельке 2 разъема расширения: Orange4 совместимый и Omega MTRK совместимый Защита от перегрузок по току Защита от перегрузок по напряжению 2 режима питания программатора с автоматическим определением: стандартный (USB) и усиленный (USB+внешний блок питания) 3 источника напряжения с ограничением по току и контролем уровня: напряжения питания (регулируемый 2.0...5.0V) напряжения программирования (регулируемый 2.0...21.0V) дополнительный нерегулируемый 10V для микроконтроллеров. Высокоскоростные двунаправленные пин• драйвера с регулировкой выходного уровня (2.0...5.0V) Генератор тактового сигнала с настройкой частоты (до 24 MHz) и выходного уровня (2.0..
